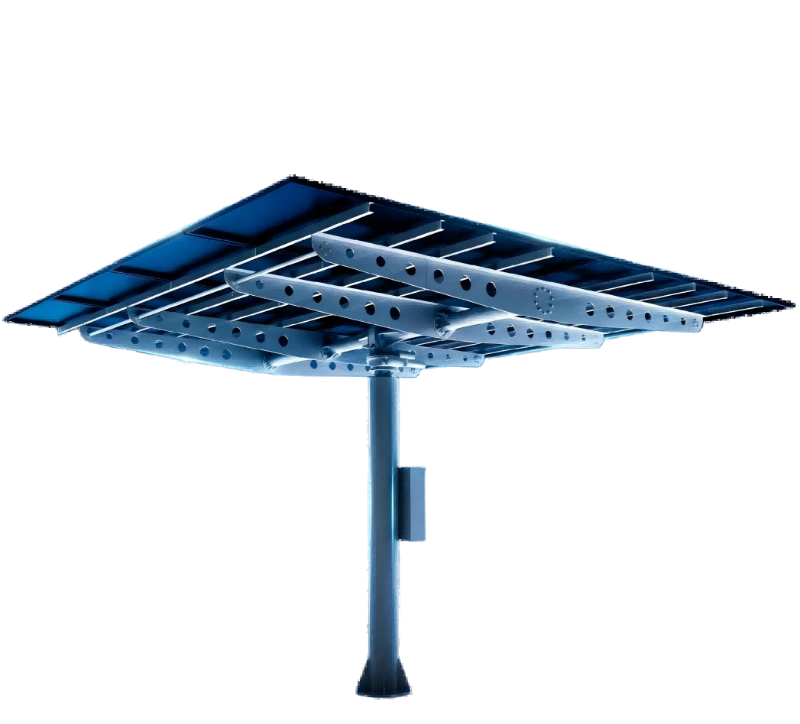

Dual-Axis Solar Tracking system
INTRODUKTION AF GRUNDLÆGGENDE SYSTEM
Sammenlignet med konventionelle faste systemer, leverer en omfattende forbedring i energieffektivitet og pålidelighed.
VÆSENTLIG GENERATIONSFORBEDRING
Gennemsnitlig årlig generationsgevinst: 30%-40%; den maksimale vintergevinst kan overstige 50 %.
Udnyttelsen af solenergi når 87 %, hvilket er et førende industriniveau.
På overskyede og regnfulde dage er generationstabet så lavt som 12 %, mod 40 % for konventionelle systemer.
PRÆCIS KONTROL OG PÅLIDELIG KVALITET
±0,5° systemsporingsnøjagtighed, cirka 2-4 gange det almindelige industriniveau.
Designet til Force 12 vindbeskyttelse og felttestet under Force 12 tyfonforhold.
25 års designlevetid; første års fejlrate under 1 % i garantiperioden.
PRÆCIS SPORING AF FULD UDVALG
Astronomisk algoritmemotor.
BeiDou / GPS / GLONASS tredobbelt positionering.
Dette intelligente solsporingssystem er konstrueret til at maksimere fotovoltaisk energiudbytte ved præcist at følge solens vej hen over himlen. Bygget med højpræcision mekanisk transmission og smart algoritmekontrol, den leverer pålidelig sporingsydelse hele dagen rundt på tværs af forskellige terræn- og klimaforhold. Nøglefunktioner 0–90° vippepræcisionsjustering
Højdeaksen understøtter et helt 0° til 90° hældningsområde, hvilket gør det muligt for panelerne at sidde fladt for beskyttelse mod storm/vind, hæve sig for optimal morgen/aften-indfald og justere optimalt på tværs af alle årstider.
240° azimut bredområderotation
Den vandrette akse dækker et ekspansivt azimutområde på 240°, der fanger sollys fra solopgang til solnedgang på tværs af lange sommerdage og steder på høje breddegrader, med indbyggede mekaniske grænser for sikker drift.
±0,5° samlet sporingsnøjagtighed
Ved at kombinere højopløselige indkodere med stift strukturelt design opnår systemet ±0,5° sporingsnøjagtighed, minimerer cosinustab og sikrer maksimal irradiansfangning i løbet af dagen.
SmartTrack™ 3.0 Intelligent Algoritme
Den indbyggede controller bruger SmartTrack™ 3.0, som integrerer astronomisk positionering, backtracking for række-til-række-skygge, vindopbevaringsstrategier og wake-optimeret gruppekontrol – balancerer energiforstærkning med strukturel sikkerhed i realtid.Anvendelsesscenarier
PV-anlæg i brugsskala
Distribuerede og kommercielle tag-/jordmonterede arrays
Bjergrige, distribuerede og lavbestrålingsområder kræver højt udbytte pr. hektar
| SYSTEMPARAMETRE | ||||||||||
| Samlet PV Power | 8 × 460 W = 3.680 W. Under NMOT er den maksimale effektmedianen 449-471 W; under STC kan den være højere i 590-620 W-området. STC giver en ensartet sammenligningsstandard og undgår forvrængning forårsaget af forskellige testmiljøer. | |||||||||
| Driftsområde | 35 m² (overfladen roterer 360° i vandret tilstand) | |||||||||
| Maksimal totalhøjde | 5,28 m (maksimalt punkt over jorden, når PV-moduler er lodrette) | |||||||||
| Minimum Modulclearance | 0,7 m | |||||||||
| Samlet vægt | 680 kg, inklusive 8 PV-moduler (8 × 33,5 kg = 268 kg), 342 kg mekanisk struktur og 70 kg til to motorer og samlinger | |||||||||
| Fundament | 2,4 m³, 220,6 betonkonstruktion | |||||||||
| Positionskontrol | Lukket sløjfesystem med encoder og positionssensor | |||||||||
| Strøm-/hjælpekredsløb | 220 V AC / 24 V DC | |||||||||
| Azimuth rækkevidde | 0-240° | |||||||||
| Tilt rækkevidde | 0-85° | |||||||||
| Kontrolenhed | STMicroelectronics STM32 indlejret kontrolsystem med distribueret I/O og RS485 interface | |||||||||
| Enhedens drift | Manuel betjening påkrævet for hver enhed; fjernstrømdiagnose via internettet | |||||||||
| Software | Smart Zero-Carbon Ecosystem Platform | |||||||||
| Positionsnøjagtighed | ±0,5° | |||||||||
| Køremetode | 2 DC motorer | |||||||||
| Holdbarhed | Designet til Force 10 vindmodstand | |||||||||
| Certificering | CE | |||||||||
| MOTOR TEKNISKE PARAMETRE | ||||||||||
| Motortype | DC gearmotor | Højt drejningsmoment og høj præcision | ||||||||
| Nominel effekt | 91 W | Lavt strømforbrug, højt drejningsmoment | ||||||||
| Driftsspænding | DC 24 V | Sikker spænding, beskyttelse mod elektrisk stød | ||||||||
| Nominel drejningsmoment | 120 N·m | Driver 8 moduler (5 kW) | ||||||||
| Rotationsnøjagtighed | ±0,5° | Lukket sløjfestyring med Hall-sensorer | ||||||||
| Servicelevetid | ≥50.000 timer | Ca. 10-15 år, over branchegennemsnittet | ||||||||
| Støjniveau | <55 dB | Støjsvagt design velegnet til boligområder | ||||||||
| Beskyttelsesvurdering | IP65 | Støv- og vandbeskyttelse på højt niveau | ||||||||
| Gearforhold | 736:1 | Præcision planetgear reducer | ||||||||
| Smøring | Vedligeholdelsesfri levetid | Fuldt forseglet; der kræves ingen påfyldning af smøremiddel | ||||||||
| Omgivelsestemperatur | -40°C til +80°C | Stærk temperaturtilpasningsevne | ||||||||
| Selvlåsende | Automatisk lås ved strømsvigt | Forhindrer omvendt rotation; stærk vindmodstand | ||||||||
| SENSOR KONFIGURATION | ||||||||||||
| Dobbeltakset hallsensor | ±0,3° | 300 ms | Udstyrsholdningsfeedback i realtid | |||||||||
| GPS-positioneringsmodul | ±3 m | 1 min | Længdegrad, breddegrad, højde og tid | |||||||||
| Vindhastighedssensor | ±0,3 m/s | 300 ms | Udløser til beskyttelse mod høj vind | |||||||||
| Grænsesensor | <200 ms | 300 ms | Anskaffelse af grænsetilstand og hardwarebeskyttelse | |||||||||
| DOBBELAKSET HAL SENSOR | ||||||||||||
| Sensornavn | Dobbeltakset hallsensor | |||||||||||
| Model / Nøjagtighed | GW6K-DNS-CN-G40 | |||||||||||
| Prøvetagningsfrekvens | 300 ms | |||||||||||
| Fungere | Udstyrsholdningsfeedback i realtid | |||||||||||
| Funktioner | 1. Foretrukken indenlandsk benchmark med høj pålidelighed; 2. Højeffektiv strømkonvertering og intelligent komponentstyring; 3. Eftersalgsservice af høj kvalitet | |||||||||||
