Intelligent og underkontrol multi-række solar tracker

Ruitai har sin egen fabrik til at fremstille højkvalitets Intelligent og Sub-Controller Multi-Row Solar Tracker. Dette TCU-system fungerer som den intelligente kerne i solenergianlægget.

Det styrer præcist motoren for at justere vinklen på PV-panelerne i realtid, hvilket gør det muligt for systemet dynamisk at følge solens bevægelser i løbet af dagen og fange mere solenergi.

Systemet er yderligere forbedret af dets indbyggede neurale netværksalgoritme, som muliggør skybaseret fjernundervisning og kontinuerlig optimering.

Efterhånden som sollysforholdene og stedets miljøer ændrer sig, kan TCU justere og forbedre sin sporingsstrategi over tid, hvilket hjælper PV-anlægget med at generere energi mere effektivt.

Produktets tekniske egenskaber

1. Hardware- og softwareintegration

Den intelligente og sub-controller multi-row solar tracker understøtter både AC og DC strømforsyning og er udstyret med et højkapacitets backup lithium batteri, der sikrer stabil kerne kontrol selv om natten eller under barske vejrforhold.

Med avancerede intelligente sporingsalgoritmer og højpræcisions 3D-modelleringsteknologi kan systemet effektivt reducere skyggetab forårsaget af komplekst terræn og forbedre den samlede energigenerering.

Sammen med Ruitais understøttende mobilapp og SCADA-platform muliggør systemet fuld-proces digital styring, fra hurtig installation til fjernbetjening og vedligeholdelse.

2. Sikkerhedsbeskyttelsesmekanisme

Under hårde vindforhold bruger systemet vores TCU og NCU kan automatisk justere PV-panelerne til en sikker parallel position, hvilket reducerer vindbelastningen og beskytter tracker-strukturen.

I specifikke situationer kan den også identificere uafhængige tracker-rækker, der ikke er påvirket af vind, hvilket giver dem mulighed for at fortsætte med at generere strøm sikkert.

Hver NCU kan også fungere som en mikrovejrstation, der muliggør gradueret beskyttelse og fejltolerancereaktioner under ekstremt vejr såsom stærk vind, kraftig sne og oversvømmelser.

Systemet er designet med høj- og lavspændingsadskillelse, indbygget elektrisk beskyttelse og dobbeltlags software- og hardwarekryptering, der hjælper med at sikre sikkerheden for personale, udstyr og data.

Systemparametre

Mekaniske parametre

Elektriske parametre

TCU installationsvejledning

1. Mekanisk installation

● Monter beslaget:Installer monteringsbeslaget eller udstyrsindkapslingen på det angivne sted. Sørg for sikker montering for at forhindre, at den løsner sig på grund af vibrationer og giver tilstrækkelig plads til vedligeholdelse.

● Installer TCU'en:Fastgør TCU (Intelligent Sub-Controller for Multi-Row Solar Trackers) i den korrekte orientering ved hjælp af de medfølgende monteringsskruer.

2. Elektriske forbindelser

● Strømforsyning:Tilslut DC-strømindgangen og beskyttelsesjord (PE). Sørg for korrekt polaritet (undgå at vende positive og negative terminaler), og kontroller at terminalforbindelserne er sikre.

● Motortilslutning:TCU → Motor Driver → Drivmotor → Tracker Rotation

● Sensortilslutning:Tilslut hældningssensorer, positionssensorer og vindhastighedssensorer i henhold til projektets specifikationer.

3. Kommunikationsforbindelser

● Standardarkitektur:Solar Tracker → TCU → NCU → SCADA System

● Kommunikationsgrænseflader omfatter:

RS485: Fælles feltkommunikationsmetode

CAN Bus: Intern kontrolenhed kommunikation

Ethernet: Højhastigheds datatransmission

Trådløs kommunikation: Til specialiserede projektapplikationer

4. Parameterkonfiguration og idriftsættelse

● Indstil grundlæggende parametre:Projekt bredde/længdegrad, tidsindstillinger, sporingstilstand og grænsevinkler.

● Motordriftstest:Test frem og tilbage drift og maksimum/minimum vinkler; verificere den korrekte retning af trackerens bevægelse.

● Vinkelkalibrering:Juster den faktiske vinkel med den systemrapporterede vinkel ved hjælp af positionsfeedback og hældningssensordata.

● Kommunikationstest:Bekræft kommunikationen mellem TCU og NCU, herunder dataupload, statusfeedback og alarmmeddelelser.

Kablet vs. trådløs: Sammenligning af TCU-kommunikationsmetoder

Ruitais intelligente multi-row solar tracker med sub-controllere understøtter forskellige kommunikationsmetoder. Vi anbefaler følgende:

For solcelleanlæg på fladt terræn, prioriter RS485-kablet løsning; til udfordrende implementeringsmiljøer – såsom bjergrige eller flydende steder – kan trådløse løsninger overvejes, forudsat at signaldækningstestning udføres grundigt.

Produkttype

For at imødekomme forskellige projektkrav leverer Ruitai en fleksibel produktmatrix til forskellige tracker-systemkonfigurationer.

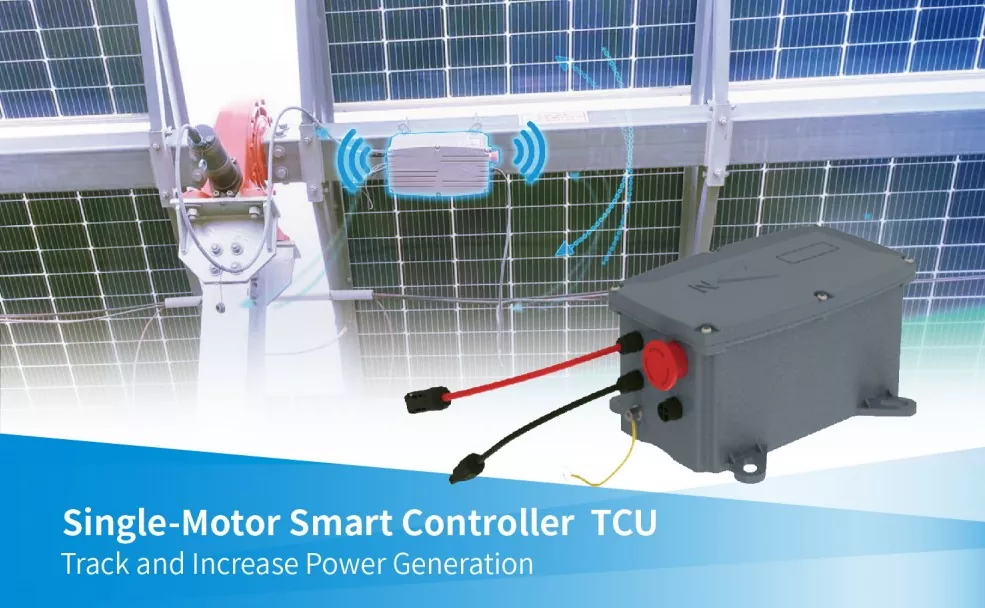

Til enkeltrækkede, enkeltdrevsapplikationer tilbyder vi to modeller: den DC-drevne RT-TK-SP-V1 og den AC-drevne RT-TK-EP-V1.

Begge er designet til at fungere med 300W motorer og giver stabil kontrol til standard tracker rækker.

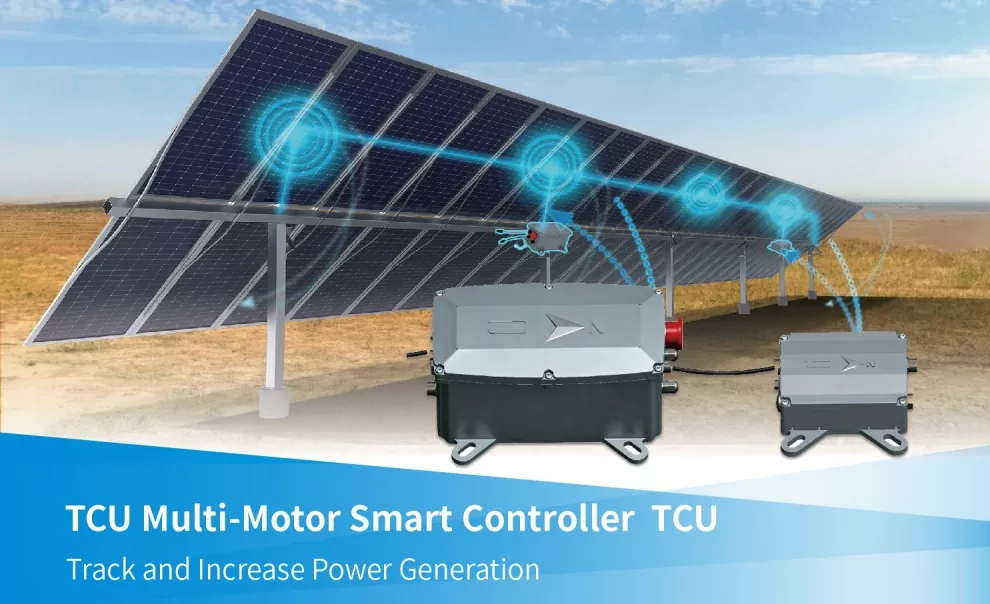

Til storskala arrays med flere rækker og flere drev leverer vi en kombineret løsning ved hjælp af en hovedcontroller og undercontrollere. Denne konfiguration understøtter motorer på op til 150W og er velegnet til mere komplekse projektlayouts.

Uanset om systemet bruger string DC-indgang eller AC-nettilslutning, kan Ruitais styreløsning tilpasses fleksibelt til forskellige anlægsforhold og projektbehov.

Certificeringer og kvalitetssikring

Vores intelligente og sub-controller multi-row solar trackere overholder strengt førende internationale og indenlandske standarder. De har opnået ISO 9001 kvalitetsstyringssystemcertificering, CE-sikkerhedscertificering og sikkerhedsstandardinspektion fra HTW, en international test- og inspektionsorganisation.

Derudover har systemsoftwaren også modtaget et certifikat for ophavsretsregistrering for computersoftware fra Folkerepublikken Kinas nationale ophavsretsadministration.

At vælge Ruitai TCU-produkter betyder at vælge en kompatibel, pålidelig og effektiv kontrolløsning til fremtidens solenergiproduktion.
