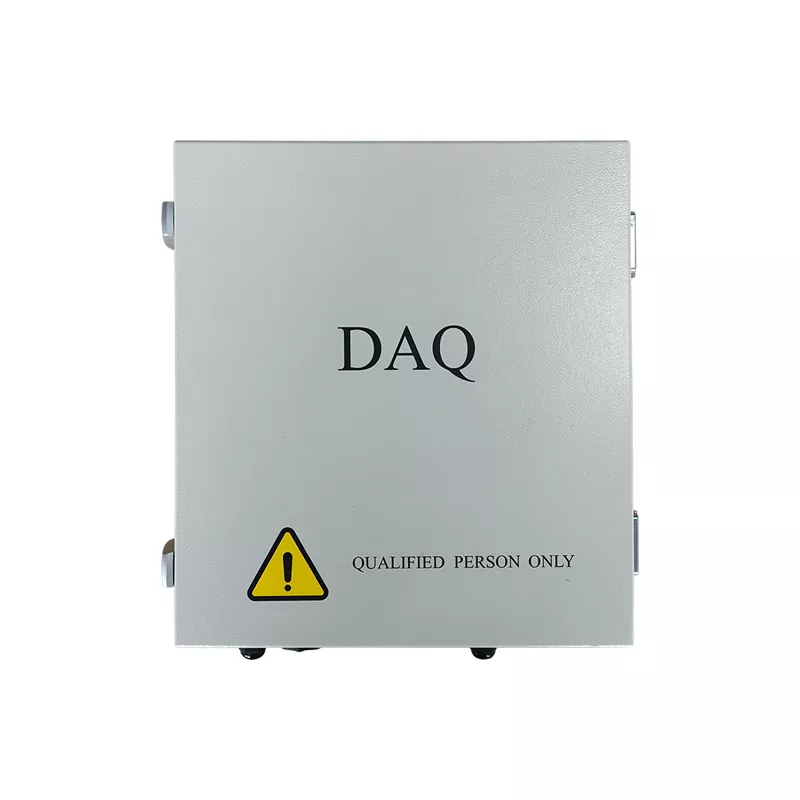

Intelligent PV kommunikationsboks

Suzhou Ruitai er en pålidelig fabrik, der kan tilbyde intelligent PV-kommunikationsboks. Vores produkter i NCU-serien opretholder højhastigheds, stabil datatransmission selv under barske udendørs vejrforhold og komplicerede elektromagnetiske interferensmiljøer.

Når den er integreret med Ruitai SCADA-platformen, understøtter NCU fuldautomatisk fjernbetjening og vedligeholdelse. Denne løsning øger effektivt elproduktionen og reducerer lønomkostningerne betydeligt.

Hvordan fungerer Suzhou Ruitai NCU-kommunikationsboksen?

1. Massiv dataindsamling og -oversættelse (forbindelseslag)

Fysisk forbindelse:NCU'en fungerer som et datahub for hele kraftværket og forbinder hundredvis af feltenheder, herunder sporingskontrolenheder (TCU'er), invertere og vejrovervågningsstationer.

Den understøtter flere kommunikationsgrænseflader som RS485, ZigBee og Bluetooth for at etablere fysiske forbindelser med alt udstyr.

Protokolkonvertering:Enheder fremstillet af forskellige producenter (såsom invertere) bruger forskellige kommunikationsprotokoller, hvilket skaber kompatibilitetsbarrierer. Udstyret med kraftige indbyggede protokolkonverteringsmoduler understøtter NCU mainstream-protokoller, herunder Modbus, TCP/IP og MQTT.

Den konverterer alle slags heterogene industrielle signaler til ensartede standarddataformater, hvilket tillader jævn dataudveksling mellem hver tilsluttet enhed.

2. Edge Intelligence til realtidskontrol (beregnings- og kontrollag)

AI Intelligent beslutningstagning:Dette er NCU's kernestyrke. Det er ikke bare en signalsender, men en "hjerne" med computerkraft.

Den integrerer avancerede sporingsalgoritmer og kombinerer data fra indbyggede sensorer såsom vindhastighed og snebelastning for at beregne den optimale vinkel på solpanelerne i realtid.

Svar på millisekundniveau:Med edge computing-kapaciteter behandler NCU komplekse beregninger lokalt og udsteder kontrolkommandoer inden for millisekunder.

Den sender øjeblikkeligt kontrolkommandoer til TCU'en for at justere panelvinklerne for maksimal energiudgang, hvilket eliminerer forsinkelser forårsaget af cloud-baseret behandling.

3. En stabil og pålidelig informationsrygrad (kommunikationslag)

Interferensbestandig transmission:I komplekse udendørs elektromagnetiske miljøer har den intelligente PV-kommunikationsboks avanceret lynbeskyttelse og anti-interferensfunktioner, der sikrer, at kritiske data overføres til skyen eller det centrale overvågningssystem hurtigt, sikkert og pålideligt.

Sømløs datakontinuitet:I tilfælde af netværksustabilitet muliggør NCU'ens edge computing-kapacitet lokal databuffring.

Når forbindelsen er genoprettet, synkroniseres data automatisk, hvilket sikrer fuldstændig integritet uden tab.

4. Systembeskyttelse til al slags vejr (beskyttelseslag)

Præcisionskalibrering:Systemet har dobbelt GPS-kalibrering for løbende at korrigere positionering i realtid, hvilket sikrer meget nøjagtig solsporing og optimal ydeevne under alle forhold.

Pålidelig sikkerhedskopieringsbeskyttelse:I tilfælde af et pludseligt strømafbrydelse overtager den indbyggede UPS problemfrit og opretholder kommunikations- og kontrolsystemer online, samtidig med at den sikrer væsentlige operationer og kritiske data.

Komplet specifikationstabel

▷ Karakteristiske parametre

▷ Funktionelle parametre

▷ Generelle parametre

Hvordan installeres den intelligente PV-kommunikationsboks?

1. Valg af installationsplacering

Anbefalede placeringer: Inde i et styreskab nær PV-panelet, inde i en kommunikationsboks, i et dedikeret udstyrsskab eller i et godt beskyttet og beskyttet udendørsområde.

Krav til installationssted:

① Undgå områder med stærk interferens; hold dig væk fra højeffektmotorer, højfrekvent udstyr og højspændingsledninger.

② Installationsstedet skal sikre tilgængelighed for personale, let ledningsføring, synlighed af statusindikatorer og bekvemmelighed for fremtidig vedligeholdelse.

③ Skal opfylde miljøbeskyttelseskrav.

2. Montering af enheden

Afhængigt af projektstrukturen kan NCU installeres i et styreskab, vægmonteres eller installeres i et udstyrsskab.

Installationstrin:

Trin 1: Bekræft installationsstedet.

Trin 2: Fastgør enheden ved hjælp af bolte, monteringsbeslag og/eller monteringsskinner.

Trin 3: Kontroller installationsstatus for at sikre, at enheden er plan og stabil, har tilstrækkelig ledningsplads og har gode varmeafledningsforhold.

3. Strømtilslutning

Under installationen skal du kontrollere indgangsspændingsområdet, strømpolariteten og jordingskravene.

Tilslutninger inkluderer strømindgang, beskyttende jording og lynbeskyttelse.

Sørg for at undgå omvendt polaritet, spændingsudsving og drift uden jordforbindelse. Ruitai leverer komplette ledningsdiagrammer, installationsmanualer og teknisk dokumentation; vi tilbyder også online vejledning eller kan sende ingeniører med over fem års erfaring til webstedet for at få hjælp.

4. Kommunikation Forbindelse mellem NCU og TCU

Et nøgletrin i NCU-installationen er at etablere kommunikation med TCU'en.

Typisk tilslutning: Sporingssystem → TCU → Kommunikationskabel → NCU

Sørg for korrekte kommunikationslinjeforbindelser, korrekt enhedsadressekonfiguration og konsistente kommunikationsparametre.

5. Forbindelse mellem NCU og SCADA System

Efter tilslutning af feltudstyret skal NCU integreres i overvågningssystemet.

NCU → Ethernet / Fiber / 4G-netværk → SCADA-platform

Tilslut og idriftsæt netværkskonfigurationen, IP-adresseindstillinger og datapunktskortlægning, og udfør derefter kommunikationstests.

FAQ

Q: Vil netværks- eller strømafbrydelser påvirke datatransmission og systemkontrol?

A: Systemet er designet til at håndtere sådanne scenarier. Enheden er udstyret med et indbygget UPS backup batteri, der sikrer kontinuerlig drift selv under uventede strømafbrydelser. Derudover muliggør dens edge computing-kapacitet lokal datacache og intelligent synkronisering.

Dette sikrer stabil kommandoudførelse og datarapportering selv under intermitterende netværksafbrydelser. Når forbindelsen er gendannet, synkroniseres alle data automatisk til skyen, hvilket sikrer fuldstændig dataintegritet.

Sp.: Understøtter denne intelligente PV-kommunikationsboks fjernovervågning og fejldiagnostik?

A: Ja, den understøtter fuldt ud realtidsovervågning og fjernbetjening. Når den er integreret med Ruitais SCADA- eller IoT-platform, kan operatører nemt overvåge hele anlæggets ydeevne uden at være på stedet.

Systemet muliggør også fjerndiagnostik, hvilket gør det muligt hurtigt at identificere og løse problemer, hvilket væsentligt reducerer kommunikationsfejl og sænker de samlede driftsomkostninger.

Spørgsmål: Hvordan sikrer det, at solpaneler altid er placeret i den optimale vinkel for maksimal energiproduktion?

A: NCU'en er udstyret med avancerede AI-drevne sporingsalgoritmer og integrerede miljøsensorer, inklusive vind- og snedetektion.

Den analyserer løbende betingelser i realtid for intelligent at justere panelvinkler for optimal energigenerering. Derudover sikrer dobbelt GPS-kalibrering præcis sporingsnøjagtighed, hvilket effektivt forbedrer solsystemets samlede energigenereringseffektivitet.

Q: Er installation og konfiguration kompliceret? Understøtter den mobil opsætning?

A: Opsætningsprocessen er designet til at være enkel og effektiv. Udover standard pc-baseret konfiguration, understøtter enheden også Bluetooth-opsætning via mobile enheder.

Under installation og idriftsættelse på stedet kan parametre hurtigt konfigureres via en smartphone ved hjælp af laveffekt Bluetooth-forbindelse, hvilket væsentligt forbedrer bekvemmeligheden og den samlede effektivitet.
