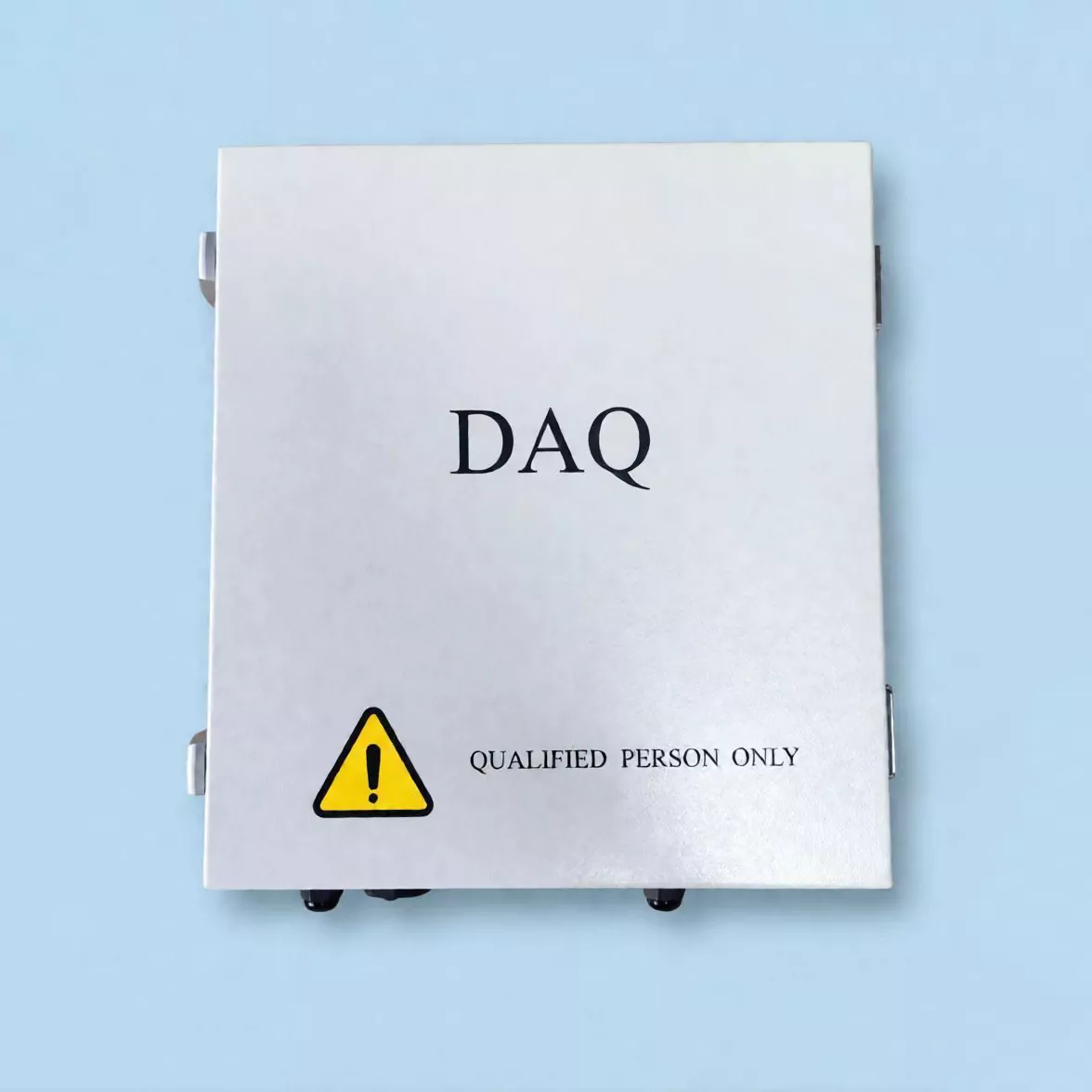

Solar Tracker Kommunikationsboks NCU

Ruitai NCU er bygget på et selvhelbredende fiberoptisk ringnetværk med ringnetværksprotokoller, der understøtter gendannelse på millisekundniveau, sammen med et dobbelt strømforsyningsredundansdesign. Hvis en netværksforbindelse uventet afbrydes, eller udstyr svigter, kan systemet automatisk genopbygge kommunikationsstien inden for millisekunder. Dette muliggør problemfri skift uden at påvirke driften, reducerer risikoen for udfald og understøtter 24/7 uafbrudt drift på store solenergianlæg.

Nøglefunktioner og tekniske højdepunkter

1. Præcis solsporing og mikro-vejrovervågning

Solar Tracker Communication Box NCU koordinerer flere TCU'er (Tracker Control Units) for at understøtte nøjagtig solsporing.

Den integrerer også vindhastighed, vindretning, irradians og andre sensorer for at fungere som en mikrovejrstation.

Kombineret med intelligente sporingsalgoritmer hjælper det med at reducere terrænskyggetab og forbedre energiproduktionseffektiviteten.

2. Intelligent beskyttelse i al slags vejr

Ved hjælp af vejrdata i realtid kan NCU automatisk aktivere vind-, sne- og haglbeskyttelsestilstande og flytte sporstrukturer til en sikker position.

I ekstremt vejr kan denne funktion reducere tab af aktiver forårsaget af hagl, kraftig sne og lignende begivenheder med op til 94 %.

3. Industrielt design med høj pålidelighed

NCU'en bruger industrielle chips og isolerede kredsløb med IP65-beskyttelse til krævende miljøer såsom højhøjdeområder, ørkener og kystområder.

Den understøtter både AC og DC strømforsyninger og inkluderer et backup lithium batteri for at opretholde driften under strømafbrydelser eller om natten.

Hardware- og softwarekryptering sammen med høj- og lavspændingsisolering hjælper med at beskytte datatransmission og udstyrssikkerhed.

4. Multi-Protocol Connectivity

NCU'en understøtter flere kommunikationsteknologier, herunder Zigbee og M-Bus.

Den forbinder lokale systemer med fjernovervågningsplatforme såsom Smart Cloud og SCADA, hvilket muliggør dataupload og kommandolevering i realtid.

Komplet specifikationstabel

▷ Karakteristiske parametre

▷ Funktionelle parametre

▷ Generelle parametre

Ansøgningsværdi og vores projekt

Ruitai Intelligent NCU reducerer behovet for manuelle inspektioner gennem fjernfejldiagnose og et-kliks snerydnings- og haglbeskyttelsesfunktioner, hvilket hjælper med at sænke driftsomkostningerne.

Systemet er blevet implementeret i oversøiske projekter i USA og Spanien, hvilket giver automatisk beskyttelse under ekstreme vejrforhold.

Sammen med SCADA og ekstern O&M-software understøtter NCU'en intelligent styring på tværs af hele driftsprocessen, hvilket hjælper solenergianlæg med at fange mere værdi fra hver solstråle.

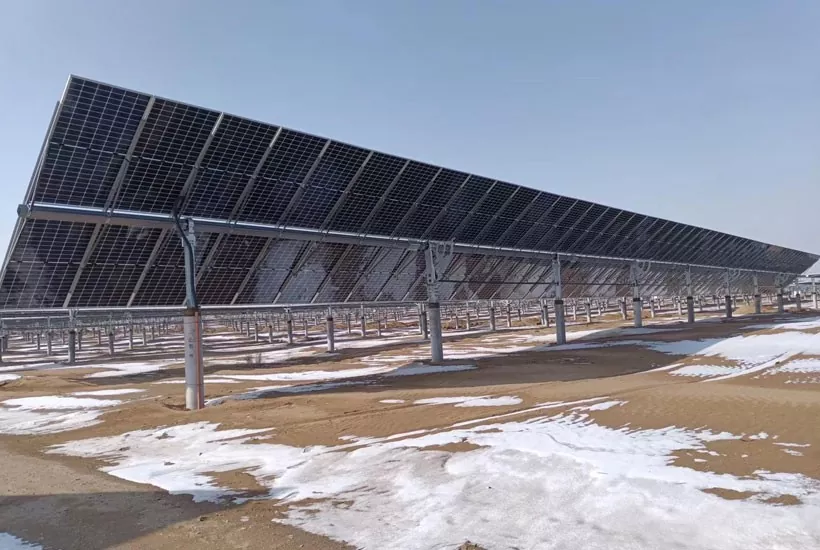

Casestudie: 100 MW solenergianlæg i forsyningsskala i Texas, USA

Dette projekt er placeret i de nordamerikanske store sletter, og står ofte over for hyppige kraftige haglbyger og ekstreme vinde.

Under disse forhold kan konventionelle solcellemoduler og sporingsstrukturer lide betydelig skade, hvilket skaber store risici for anlægsaktiver.

Efter at have adopteret Ruitai SCADA-platformen brugte systemet AI-vejrudsigter og intelligente koordinationsalgoritmer til at reagere automatisk på advarsler om hagl eller stærk vind.

Den sendte kommandoer til TCU'en, som flyttede solcellemodulerne til en beskyttende 60° hældningsvinkel.

Denne proaktive beskyttelsesstrategi mod ekstremt vejr reducerede årlige solcelleaktiver tab med 94 %, når anlægget blev ramt af hagl med en diameter på over 50 mm, hvilket skiftede anlæggets reaktion fra passiv skadeskontrol til aktiv risikoforebyggelse.

Hvorfor vælge Ruitai?

Ruitai har specialiseret sig i R&D og anvendelse af PV-sporingskontrolsystemer. For at imødekomme behovet for intelligent styring i storskala PV-kraftværker forbedrer vi løbende vores evner inden for kontrolalgoritmer, kommunikationsteknologi og systemintegration.

Ud over Solar Tracker Communication Box (NCU) tilbyder vi en omfattende suite af løsninger, herunder TCU'er, PV SCADA intelligente overvågningsplatforme og intelligente solrensningsrobotter.

Vores udstyr har IP65/IP66-beskyttelsesklassificeringer og fungerer pålideligt over et bredt temperaturområde på -40°C til +70°C. Vores produkter er designet med lynbeskyttelse og er bygget til at modstå de forskelligartede og udfordrende miljøer, hvor PV-anlæg er placeret.

Bakket op af over 20 intellektuelle ejendomsrettigheder, ISO 9001- og CE-certificeringer, softwareophavsrettigheder og testrapporter fra tredjepartsbureauer som HTW, har vi etableret projektpartnerskaber på tværs af mere end 50 lande og regioner. Vi leverer langsigtede tjenester, herunder fjernovervågning, fejldiagnose, softwareopgraderinger og O&M-træning.

FAQ

Spørgsmål: NCU angiver normal kommunikation, men nogle trackere kan ikke bevæge sig efter kommandoer er udstedt; hvordan skal jeg fejlfinde dette?

A: Denne type "falsk kommunikation" (hvor systemet ser ud til at være tilsluttet, men ikke kan aktiveres) er typisk forårsaget af følgende:

TCU mekanisk blokering: En motor- eller gearkassefejl; Selvom TCU'en stadig kan sende "hjerteslag"-signaler, kan den ikke udføre fysiske bevægelser.

Utilstrækkelig strømforsyning: Trackermotorer trækker høj startstrøm ved opstart. Hvis strømkabler er for lange eller har et utilstrækkeligt tværsnitsareal, kan spændingsfald ved terminal-TCU forhindre motoren i at starte, selvom NCU har afgivet kommandoen.

Kommandokonflikt: Tjek, om andre systemer (såsom SCADA eller et lokalt HMI) samtidigt udsender modstridende kommandoer.

Q: Kan jeg bruge vilkårlige T-grenforbindelser, når jeg forbinder RS485-bussen?

A: Nej. RS485-bussen skal bruge en daisy-chain-topologi. T-forgrening forårsager alvorlige signalrefleksioner, hvilket fører til meget ustabil kommunikation.

Hvis forholdene på stedet nødvendiggør forgrening, skal en RS485-repeater eller hub installeres ved forgreningspunktet.

Q: Kan NCU'en interface med kraftværkets AGC/AVC-system?

A: Ja. I storskala kraftværker, når nettet kræver afskæring, sender AGC/AVC-systemet effektbegrænsningskommandoer til NCU.

Ved modtagelse af disse kommandoer kan NCU justere sporingsvinklerne for at opnå aktiv effektnedsættelse på hardwareniveau; denne tilgang sikrer bedre netstabilitet sammenlignet med blot at begrænse inverterens output.
