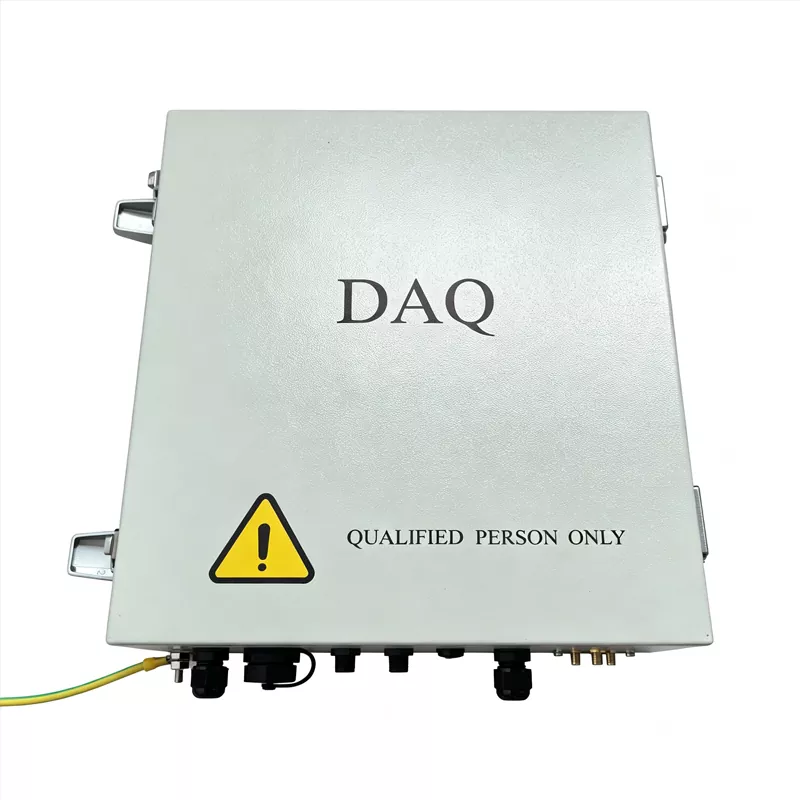

Intelligent Solar Communication Box

Ruitai kan tilbyde Intelligent Solar Communication Box til kommunikationsnetværk og solcellesporingssystemer i storskala solenergianlæg. Den er bygget til barske udendørsforhold og stærk elektromagnetisk interferens og har hardware i industriel kvalitet, et bredt driftstemperaturområde på -40°C til 85°C, IP65-beskyttelse og EMC-niveau 4-immunitet.

Ud over dets kommunikationsgateway-funktioner fungerer NCU som en kerneudførelsesenhed til AI-drevet solsporing og aktivbeskyttelse.

Hvad er kernefunktionen i den intelligente solcellekommunikationsboks?

Inden for den hierarkiske styringsarkitektur af et solcelleanlæg (PV) spiller Intelligent Solar Communication Box (NCU) en central rolle i at bygge bro mellem systemer på øverste og lavere niveau:

Upstream (tilslutning til SCADA-systemer/skyen): Den transmitterer driftsstatus for udstyr på tværs af det udpegede område til anlæggets centrale overvågningscenter (SCADA-system) via industrielle fiberoptiske ringnetværk, Ethernet (Modbus TCP, IEC 60870-5-104) eller 4G/5G-netværk.

Nedstrøms (tilslutning til TCU'er/rengøringsrobotter): NCU'en styrer centralt - via trådløse (f.eks. LoRa, Zigbee) eller kablede (RS485) forbindelser - snesevis til hundredvis af TCU'er (Tracker Control Units) og fuldautomatiske PV-rengøringsrobotter i området.

Komplet specifikationstabel

▷ Karakteristiske parametre

▷ Funktionelle parametre

▷ Generelle parametre

AI-drevet solsporing til præcis zonekontrol

Intelligent Solar Communication Box muliggør intelligent solsporing ikke gennem en enkelt enhed, men som en kontrolhub og kommunikationsbro på zoneniveau.

Dataindsamling i realtid:Den opretter forbindelse til og styrer TCU'er på tværs af hver zone, og indsamler modulvinkel, strømproduktion, vindhastighed, irradians og andre mikrovejrdata i realtid.

AI-sporingskontrol:AI-algoritmer analyserer skygge, overskyede forhold og andre vejrfaktorer for at beregne den optimale sporingsvinkel og sende kommandoer automatisk, hvilket hjælper med at maksimere energifangsten.

Ekstrem vejrbeskyttelse:Når der registreres kraftig vind, kraftig sne eller andre ekstreme vejrforhold, kan NCU automatisk aktivere vindbeskyttelse i tre niveauer, en højvinklet haglbeskyttelsesposition eller et-klik-snerydningstilstand for at beskytte udstyrssikkerheden.

Problemfri Multi-Mode Switching:Den understøtter fjernbetjening og præcis kontrol gennem SDS-tilstand, automatisk tilstand, manuel tilstand og vedligeholdelsestilstand.

Device-Edge-Cloud Architecture med Multi-Protocol Support

NCU'en opererer ved systemets kantlag. Det fungerer effektivt med TCU'er gennem Zigbee og sender data opad til SCADA-platforme, ekstern O&M-software og mobilapps. Den understøtter Modbus, IEC 60870-5-104, MQTT og andre kommunikationsprotokoller, hvilket gør det muligt at konvertere lokale data til de formater, der kræves af forsendelsessystemer.

NCU'en behandler data lokalt for at reducere cloud-arbejdsbyrden med edge computing-kapacitet. Det inkluderer også både hardware- og softwarekryptering sammen med et vertikalt krypteringsmodul for at sikre sikker datakommunikation.

Standardiseret eftersalgssupport

Når et NCU-modul er udskiftet, skal det omkonfigureres, så det passer til systemet. Ruitai leverer en komplet O&M-løsning:

Automatiseret konfiguration:Konfigurationsparametre kan implementeres via en mobilapp eller computer, hvilket reducerer manuelt arbejde og risikoen for fejl.

Nøjagtig kortlægning og idriftsættelse:Systemet sender vinkelkommandoer og sammenligner dem med faktiske rotationsvinkler for nøjagtigt at kortlægge NCU, TCU og PV-array.

Firmwareopgraderinger og sikkerhedsprocedurer:Et-klik-opdateringer til den seneste officielle firmware hjælper med at løse kompatibilitetsproblemer. Alt arbejde følger sikkerhedsprocedurer, herunder brug af isoleret værktøj. Efter udskiftning bekræfter den intelligente O&M platforms "Auto Search" funktion, at modulet er tilsluttet.

FAQ

Q: Hvad sker der med trackeren, når den intelligente solcellekommunikationsboks mister strøm? Er der en backup strømforsyning?

A: Det bruger et indbygget eller eksternt backup-lithiumbatteri (anbefalet kapacitet ≥ 7Ah) til at holde kommunikationsmodulet kørende i flere timer efter en strømafbrydelse, hvilket sikrer, at det kan modtage og udføre nødopbevaringskommandoer.

Bemærk, at batteriet kun driver kommunikations- og kontrolsystemerne, ikke motorerne. Det anbefales at parre dette med et solcelleopladningspanel til vedligeholdelsesopladning af batteriet, især til fjerntliggende områder, der mangler netadgang.

Sp: Kan NCU'en understøtte fjernfirmwareopgraderinger?

A: NCU'er fra almindelige mærker understøtter fjernopgraderinger af OTA (Over-the-Air), hvilket gør det muligt at implementere ny firmware via SCADA-systemer eller cloud-platforme uden indblanding på stedet. Det er tilrådeligt at verificere denne funktion under produktvalg for at sikre fremtidig adgang til sporingsalgoritmeoptimeringer, fejlrettelser og sikkerhedsrettelser.

Q: Hvad er driftstemperaturområdet for NCU'en?

Sv: Ruitais NCU fungerer inden for et område fra -40°C til +70°C og har en IP65-beskyttelsesklassificering, hvilket gør den velegnet til ekstreme miljøer såsom højtemperaturørkener og kolde områder.

Der kræves dog særlig opmærksomhed i følgende scenarier:

Ørkener med høj temperatur: Sørg for tilstrækkelig varmeafledning i kabinettet og undgå direkte sollys; monter et solafskærmning, hvis det er nødvendigt.

Frigide områder: Overvej lavtemperaturydeevnen af ​​backup-lithiumbatteriet, og vælg en lavtemperaturklassificeret model.

Kystområder (saltspray): Brug kabinetter i rustfrit stål eller påfør korrosionsbeskyttende belægninger.
