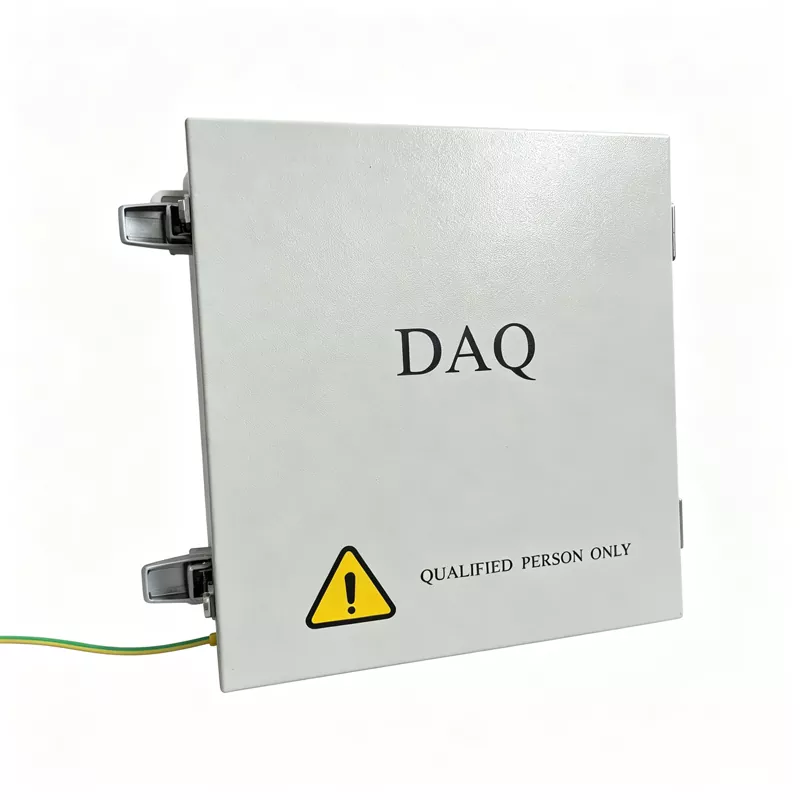

Fotovoltaisk kommunikationsenhed

Ruitai er en pålidelig producent af fotovoltaiske kommunikationsenheder, der integrerer dataindsamling på enhedssiden, kantsidebehandling og skybaseret afsendelse.

På enhedsniveau forbinder protokolkonvertering i industriel kvalitet ældre udstyr med IP-netværk, hvilket hjælper med at eliminere datasiloer. På kantniveau reducerer lokal datacache og intelligent filtrering netværkstransmissionstrykket.

I skyen understøtter centraliseret dataindsamling og intelligent analyse et solenergianlæg, der er synligt, pålideligt, håndterbart og kontrollerbart.

Produktarkitektur

1. Dobbelt strømforsyning og reservestrøm

Den fotovoltaiske kommunikationsenhed understøtter både AC og DC strømforsyninger og inkluderer et backup lithium batteri.

Hvis AC-strømmen afbrydes, opretholder den kernekommunikations- og kontrolfunktioner for at forhindre tab af data og kommandoafbrydelser.

2. Industriel beskyttelse og isolering

Chips i industriel kvalitet, isolerede kredsløb og et IP65-kabinet hjælper med at beskytte mod elektromagnetisk interferens, kondens og ekstreme temperaturer, hvilket reducerer risikoen for fejl i kommunikationsmodulet eller beskadigelse i barske miljøer.

3. Sikker krypteret kommunikation

Hardware- og softwarekryptering hjælper sammen med høj- og lavspændingsisolering med at beskytte kontrolkommandoer mod manipulation eller aflytning og understøtter sikker fjernstyring af solenergianlægget.

Komplet specifikationstabel

▷ Karakteristiske parametre

▷ Funktionelle parametre

▷ Generelle parametre

Standardiseret NCU fejlfinding og forebyggende vedligeholdelse

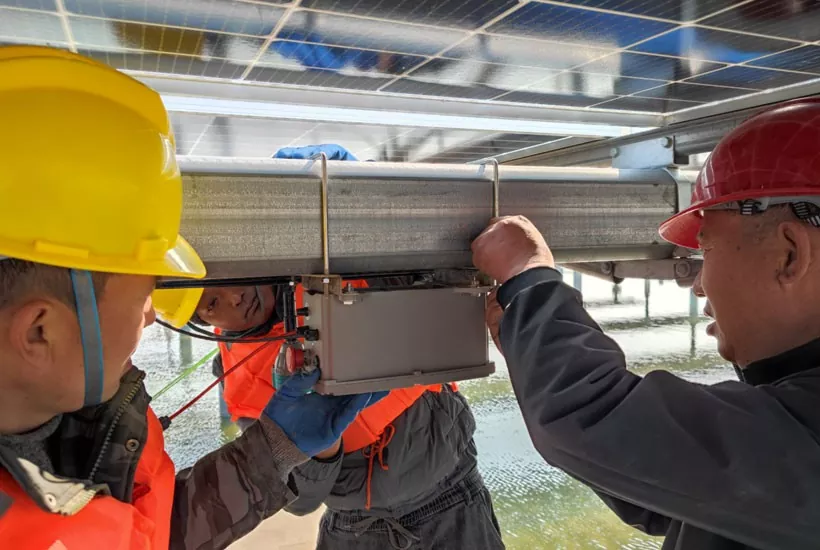

For at understøtte den langsigtede stabile drift af Ruitai Photovoltaic Communication Unit, leverer vi et standardiseret fejlfinding og forebyggende vedligeholdelsessystem for at hjælpe O&M-personale med at identificere og løse problemer hurtigt.

Fase 1: Indledende inspektion på stedet (syns-, lugt- og måletjek)

Visuel og statusinspektion:Kontroller NCU-kabinettet for skader, vandindtrængning eller kondens. Undersøg interne komponenter for brændemærker eller hævede kondensatorer. Kontroller panelindikatorerne, inklusive strøm-, kommunikations- og fejllys, og se udstyrsmanualen for at bekræfte fejlkoden.

Kontrol af fysisk forbindelse:Kontroller, om netværkskablerne, RS485-kablerne og fiberoptiske stik mellem NCU'en, værtscomputeren og TCU'en er løse. Frakobl stikkene og kontroller, om stifterne er sorte eller oxiderede. Rengør dem om nødvendigt med et passende rengøringsmiddel, og sæt dem derefter i igen og fastgør dem.

Strømforsyningstest:Brug et multimeter til at måle kommunikationsmodulets strømforsyningsspænding (DC 12 V/24 V), og bekræft, at den er inden for det nominelle område med en tilladt udsving på ±10 %. Kontroller, om relaterede sikringer er sprunget, og inspicér for mulige kortslutninger eller overbelastningsrisici.

Fase 2: Parameter- og konfigurationstjek (verificere, gennemgå, opgradere)

Kontrol af kommunikationsparametre:Se udstyrsmanualen for at bekræfte, at kommunikationsprotokollen mellem NCU'en og overvågningsplatformen, såsom Modbus RTU/TCP, sammen med baudrate og paritetsindstillinger er korrekt matchet. Kontroller enhedens IP-adresse, stationsadresse eller nodeadresse for at sikre, at der ikke er netværkskonflikter, og at netværkstopologien er korrekt.

Firmwareversionstjek:Log ind på systemet og kontroller den aktuelle NCU-firmwareversion. Hvis der er kendte fejl eller kompatibilitetsproblemer, skal du kontakte producenten for at få den seneste firmwareopdatering.

Fase 3: Professionel test og erstatningsbekræftelse (send, modtag, swap)

Data Link Test:Brug et seriel port-fejlfindingsværktøj til at sende testkommandoer til NCU'en og kontrollere, om den returnerer en almindelig hexadecimal datastrøm. Resultatvurdering: Forvanskede data eller et all-FF-svar indikerer normalt en fysisk forbindelse eller et interferensproblem. Data, der modtages, men ikke kan afkodes, indikerer normalt et protokolkonfigurationsproblem.

Krydsudskiftningsbekræftelse:Hvis ovenstående kontroller er normale, skal du udskifte det formodede kommunikationsmodul eller NCU-bundkort med en kendt fungerende enhed af samme model. Hvis kommunikationen genoprettes efter udskiftning, bekræftes den originale hardware som defekt og skal returneres til fabrikken til reparation eller kasseres.

Fase 4: Miljø- og interferensvurdering (forebyggelse, detektion, måling)

Kontrol af elektromagnetisk interferens:Sørg for, at kommunikationskablets afskærmning er korrekt jordet, og at kommunikationskablerne ikke er ført langs højspændingsledninger. For RS485-kommunikation skal du bekræfte, at A/B-ledningerne er tilsluttet korrekt, og at 120 Ω termineringsmodstande er installeret i begge ender af bussen.

Miljøbeskyttelsestjek:Kontroller, om kabinettets tætningslister er ældet for at forhindre kondens i at forårsage mindre kortslutninger på printkortet. Bekræft, at driftstemperaturen forbliver inden for det industrielle område for at undgå nedlukninger forårsaget af høje eller lave temperaturer.

Fase 5: Opgraderingshåndtering og optagelse

Producentsupport:Hvis problemet forbliver uløst efter de første fire faser, skal du registrere alle fejldetaljer, herunder indikatorstatus, fejlkoder og testmeddelelser. Kontakt producentens tekniske supportteam for inspektion og reparation på chipniveau.

Arbejdsordredokumentation:Udfyld NCU-fejlfindingsjournalen med inspektionstrinene, reservedelsmodel og endelig løsning. Upload posten til den intelligente O&M-platform til arkivering.

Almindelige fejl og løsninger

Problem 1: NCU kan ikke oprette forbindelse til SCADA

Årsager: Netværks-anomali, forkert IP-konfiguration, protokol-uoverensstemmelse, kommunikationsmodulfejl.

Inspektionsmetoder: Tjek netværksporte, fiberoptik og netværksstatus; verificere netværksparametre; kontrollere protokolindstillinger (f.eks. Modbus); inspicere hardwarestatus.

Problem 2: Nogle TCU'er er offline

Mulige årsager: RS485 linjefejl, adressekonflikt, for stor kommunikationsafstand, forkert terminalmodstandskonfiguration.

Korrigerende handlinger: Tjek kommunikationslinjer, bekræft enhedsadresser og test kommunikationskvalitet.

Problem 3: NCU genstarter ofte

Mulige årsager: Ustabil strømforsyning, for høj temperatur, softwareanomali.

Anbefalinger: Kontroller strømforsyningsspændingen, gennemse driftslogfiler, og kontakt producentens tekniske support.

Smartere betjening og vedligeholdelsessupport

Suzhou Ruitais NCU bruger indbygget intelligent diagnostik og standardiserede fejlfindingsprocedurer for at reducere fejldiagnostik fra dage til minutter.

Kombineret med ekstern O&M-software giver det O&M-personale mulighed for at gennemføre fjernkommissionering og firmwareopgraderinger uden hyppige besøg på stedet, hvilket reducerer manuelle O&M-omkostninger og understøtter sikker, effektiv drift af solenergianlæg.
