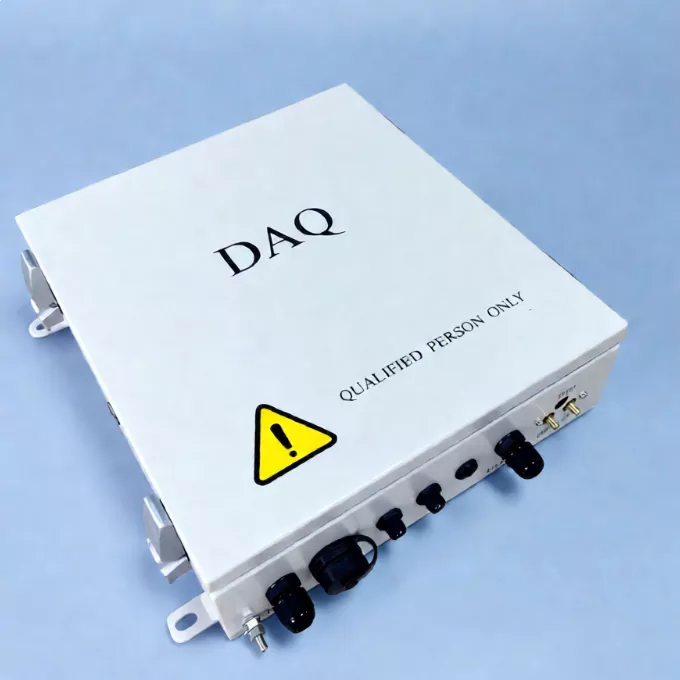

Solar PV kommunikationsboks

I komplekse og foranderlige udendørsmiljøer er kommunikationsnetværket rygraden i stabil drift af solenergianlæg og effektiv datatransmission.

Som kernen i anlægskommunikation giver Solar PV Communication Box, der tilbydes af Suzhou Ruitai fabrikken, kraftfuld enhed-kant-sky-koordinering og en optimeret underliggende arkitektur til at levere robust kommunikationsstøtte til storskala solcelleanlæg, der hjælper med at omdanne enhver solstråle til pålidelige afkast.

Kerneteknologiske gennembrud

1. Pålidelige netværk og redundante kommunikationsforbindelser

NCU'en understøtter redundante kablede kanaler, herunder fiberoptik og RS485, samt trådløse kanaler såsom 5G og frekvenshoppende spredt spektrum.

Skift efter en enkeltpunktsfejl er afsluttet inden for 100 ms. RS485-kommunikation bruger daisy-chain ledninger og skærmede parsnoede kabler sammen med 120 Ω termineringsmodstande og et jordingsdesign på ≤4 Ω for at reducere signalrefleksioner og elektromagnetisk interferens på det fysiske lag.

2. Edge Computing og Protocol Upgrades

Datafiltrering og aggregering på kantsiden uploader kun unormale værdier og aggregerede data, hvilket reducerer unødvendig trafik. Traditionelle polling-protokoller erstattes gradvist af public-subscribe IoT-protokoller såsom MQTT.

Kombineret med dedikeret ASIC-hardwareacceleration reduceres kontrol-kommando-responstiden fra sekunder til millisekunder.

3. AI-drevne dynamiske beskyttelsesalgoritmer

NCU'en bruger AI-algoritmer, inklusive SuperTrack, til at analysere skygge- og bifacial bestrålingsdata og løbende forbedre sporingsydelsen.

Ved at overvåge lokale vejrforhold hvert 0,5 sekund, beregner den den bedste sporingsvinkel til at fange mere solenergi.

4. Tovejs adaptiv vindbeskyttelse

NCU'en bruger tre vindhastighedstærskler, såsom 10 m/s, 12 m/s og 15 m/s, til at justere trackerens position baseret på vindhastighed og vindretning i realtid. Den kan flytte trackeren nedad eller opbevare den i en sikker 5° vinkel.

Når vindhastigheden forbliver på et sikkert niveau, såsom ≤8 m/s, i fem minutter, vender systemet automatisk tilbage til sporingstilstand.

Hvorfor har store solenergianlæg brug for en solcelle-kommunikationsboks?

1. Lavere driftsomkostninger

NCU'en bruger hardware af industriel kvalitet med et driftstemperaturområde på -40°C til 85°C og IP65-beskyttelse. Den er designet til at fungere pålideligt i stærk vind, blæsende sand og høj elektromagnetisk interferens.

Edge computing muliggør hurtigere lokale beslutninger, samtidig med at datatransmissionskrav og netværksforsinkelser reduceres.

2. AI-sporing for højere energiproduktion

Som kontrolenhed for AI-drevet sporing bruger NCU'en vejr- og PV-strengdata i realtid for at undgå skygge og beregne den bedste sporingsvinkel.

Dette hjælper med at forbedre den samlede energiproduktion i komplekst terræn og diffust lys.

3. Proaktiv aktivbeskyttelse

NCU fungerer også som en mikrovejrstation og sikkerhedsbeskyttelsesenhed. Under kraftig vind, kraftig sne, hagl og andet ekstremt vejr aktiverer den automatisk beskyttelsestilstande på zoneniveau, herunder vindbeskyttelse i tre niveauer og højvinklede haglbeskyttelsespositioner, for at forhindre skader på PV-modulet og deformation af tracker.

4. Multi-Protocol Connectivity

NCU'en understøtter mere end 200 almindelige kommunikationsprotokoller, inklusive Modbus og IEC 104.

Den er kompatibel med invertere, vejrstationer og dataloggere fra forskellige mærker, såsom Smart Logger, hvilket muliggør ensartet integration af multi-brand udstyr.

Komplet specifikationstabel

▷ Karakteristiske parametre

▷ Funktionelle parametre

▷ Generelle parametre

Pålidelig eftersalgssupport

Intelligent inspektion og forudsigelig vedligeholdelse

For at identificere potentielle problemer tidligt, bruges drone-baseret infrarød scanning og edge computing til at lokalisere aldrende kabler og overophedede forbindelsespunkter.

AI overvåger strøm, spænding og kommunikationsstatus i realtid for at opdage fejl, før de eskalerer.

Firmware OTA og rutinemæssig vedligeholdelse

Firmwareopdateringer leveres hver sjette måned for at løse softwaresårbarheder og forbedre algoritmerne.

Rutineinspektioner omfatter kommunikationsporte, netværkskabelstik og lynbeskyttelsesmoduler.

Trindelt nødberedskab

Hvis NCU-kommunikation er fuldstændig tabt under normale solrige forhold, kan O&M-personale vurdere, om der skal skiftes til lokal automatisk tilstand eller en fast optimal hældningsvinkel.

Under ekstremt vejr aktiveres nødprocedurer øjeblikkeligt for at flytte sporerne til en sikker position gennem manuel betjening på stedet eller en backup-kommunikationsforbindelse.

FAQ

Q: Hvordan fungerer Solar PV Communication Box med SCADA for at muliggøre intelligent O&M?

A: Solar PV Communication Box fungerer som en on-site datagateway og uploader driftsdata til SCADA.

Processen involverer: Overvågning af udstyrsstatus → Dataanalyse → Anomalialarmer → O&M-håndtering.

Når en TCU f.eks. opdager en sporingsanomali, uploades data til NCU'en, som derefter overfører dem til SCADA for at generere en advarsel, hvilket giver O&M-personale mulighed for at udføre fjerndiagnostik.

Q: Hvorfor kræver storskala PV-projekter en NCU i stedet for at forbinde direkte til TCU'er?

A: Direkte tilslutning til alle TCU'er ville resultere i kompleks kommunikationsledning, et for stort antal netværksknuder og vanskelig systemvedligeholdelse.

Brug af en NCU muliggør centraliseret styring af flere TCU'er, hvilket resulterer i en klarere netværksstruktur, mere stabil datatransmission og lettere fremtidig udvidelse.

Q: Kræver NCU regelmæssig vedligeholdelse?

A: Ja. Anbefalede vedligeholdelsesopgaver omfatter:

1. Kontrol af kommunikationsstatus

2. Kontrol af udstyrs alarmlogfiler

3. Verifikation af ledningspålidelighed

4. Eftersyn af beskyttelsespakninger

5. Opdatering af softwareversioner

6. Sikkerhedskopiering af konfigurationsparametre
